Khi bắt đầu xây dựng một ngôi nhà, câu hỏi quan trọng nhất không phải là "xây hết bao nhiêu tiền", mà là "xây có đúng vị trí không". Sai sót về vị trí (tim, cốt, ranh giới) là những lỗi kỹ thuật sơ đẳng nhưng để lại hậu quả nghiêm trọng nhất.

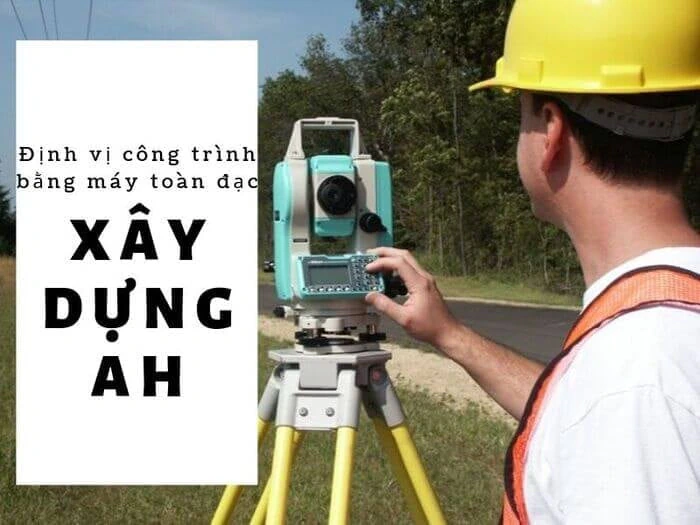

Đó là lý do định vị công trình bằng máy toàn đạc trở thành tiêu chuẩn bắt buộc tại các công trình hiện đại. Vậy công nghệ này giải quyết vấn đề gì và quy trình thực hiện ra sao? Dưới đây là những thông tin kỹ thuật được giản lược để chủ đầu tư dễ dàng nắm bắt.
1. Tại sao phải dùng máy toàn đạc thay vì thước dây truyền thống?
Các phương pháp đo đạc thủ công (thước dây, dây cước) thường phụ thuộc nhiều vào tay nghề thợ và có độ sai số tích lũy lớn. Máy toàn đạc điện tử giải quyết triệt để 3 vấn đề sau:
- Đảm bảo độ chính xác của kết cấu: Máy toàn đạc xác định tọa độ (X, Y) với sai số chỉ tính bằng milimet. Điều này giúp đảm bảo các góc nhà vuông vức tuyệt đối (90 độ), tránh tình trạng nhà bị méo hoặc "vặn vỏ đỗ" khi lên tầng cao – điều mà mắt thường khó phát hiện ở giai đoạn làm móng.
- Kiểm soát chặt chẽ ranh giới pháp lý: Tại các đô thị mật độ cao như TP.HCM, việc xây đúng chỉ giới đường đỏ và ranh đất là sống còn. Máy toàn đạc giúp xác định chính xác ranh mốc theo tọa độ quốc gia hoặc sổ đỏ, loại bỏ hoàn toàn rủi ro xây lấn sang đất liền kề (dù chỉ vài cm).
- Tối ưu tiến độ thi công: Việc xác định hàng chục tim cọc bằng máy diễn ra nhanh chóng và đồng bộ. Số liệu chính xác giúp đội ngũ thi công móng có thể triển khai ngay lập tức mà không cần đo kiểm lại nhiều lần.
2. Quy trình định vị bằng máy toàn đạc diễn ra như thế nào?
Để đảm bảo tính chính xác, quy trình trắc đạc tại công trường cần tuân thủ các bước kỹ thuật sau:
- Bước 1: Số hóa dữ liệu thiết kế: Kỹ sư sẽ trích xuất tọa độ các điểm tim trục, móng từ bản vẽ kỹ thuật (file CAD) và nạp dữ liệu này vào bộ nhớ của máy toàn đạc điện tử.
- Bước 2: Thiết lập trạm máy (Phương pháp Giao hội): Đây là kỹ thuật then chốt. Kỹ sư đặt máy tại vị trí thuận lợi, đo đến các mốc khống chế (mốc chuẩn) có sẵn. Máy sẽ sử dụng thuật toán giao hội (Resection) để tự xác định tọa độ điểm đứng máy và định hướng khung tọa độ cho toàn công trình.
- Bước 3: Triển khai điểm ra thực địa (Stakeout): Dựa trên dữ liệu đã nạp, máy sẽ dẫn hướng cho kỹ thuật viên xác định chính xác vị trí tim cọc, tim cột trên nền đất. Các điểm này sau đó được đánh dấu kiên cố bằng sơn đỏ hoặc đóng cọc gỗ để phục vụ thi công.
3. Những lưu ý kỹ thuật chủ đầu tư cần biết
Việc sở hữu máy móc là chưa đủ, yếu tố con người và quy trình quản lý mới là điều quyết định chất lượng:
- Yêu cầu nhân sự chuyên môn: Việc vận hành máy toàn đạc và xử lý số liệu giao hội đòi hỏi kiến thức trắc địa chuyên sâu. Công việc này phải do Kỹ sư trắc địa thực hiện, không thể giao cho cai thầu hoặc thợ hồ tay ngang.
- Kiểm định thiết bị định kỳ: Máy toàn đạc là thiết bị quang học chính xác cao. Chủ đầu tư nên yêu cầu đơn vị thi công chứng minh máy đã được hiệu chuẩn và dán tem kiểm định còn hiệu lực để tránh sai số do thiết bị.
4. An tâm tuyệt đối với giải pháp kỹ thuật từ Xây Dựng AH
Tại Xây Dựng AH, chúng tôi hiểu rằng sự chính xác của phần thô là nền tảng cho vẻ đẹp của phần hoàn thiện.
- Hệ thống máy toàn đạc điện tử hiện đại, được kiểm định định kỳ.
- Quy trình trắc đạc độc lập: Đội ngũ kỹ sư đo đạc tách biệt với đội thi công để đảm bảo tính khách quan và kiểm soát chéo.
- Cam kết chịu trách nhiệm hoàn toàn về các thông số kỹ thuật, tim mốc đã bàn giao.
Bạn đang chuẩn bị khởi công? Hãy để Xây Dựng AH giúp bạn đặt những "viên gạch" đầu tiên đúng vị trí chuẩn xác nhất.
